瑞芯微

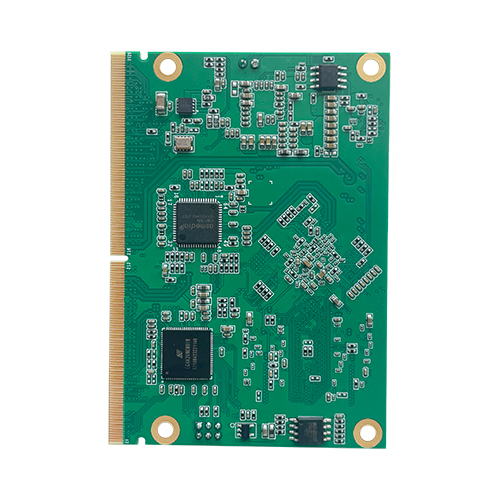

WEC-S3568

? 屬于“精靈”系列核心板，具有超強兼容性，與精靈系列其它核心板相互兼容

? 高性能4核ARM Cortex-A55處理器，主頻高達2.0GHz

? NPU算力高達1 Tops

? 最高支持8GB內存

? 2路千兆網口，10/100/1000Mbps自適應

? 1路USB 3.0，4路USB 2.0

? 支持HDMI、LVDS、eDP、MIPI-DSI顯示

? 集成FPGA芯片，提供33路高速IO；支持29路GPIO

? 支持工業級寬溫設計

在線訂購

產品介紹產品規格外形尺寸技術規格書

本產品屬于杭州研智科技有限公司“精靈”系列核心板，具有超強兼容性，與精靈系列其它核心板相互兼容。

采用瑞芯微RK3568高性能4核ARM Cortex-A55處理器，主頻高達2.0GHz，NPU算力高達1 Tops，最高支持8GB內存；支持2路千兆網口，10/100/1000Mbps自適應；1路USB 3.0，4路USB 2.0；支持HDMI、LVDS、eDP、MIPI-DSI顯示；集成FPGA芯片，提供33路高速IO；支持29路GPIO；支持工業級寬溫設計。

▇ 精靈系列核心板產品特點：

? 跨平臺兼容：精靈系列核心板兼容x86、ARM架構多個處理器平臺

? 接口兼容：精靈系列核心板均采用MXM接口

? 信號兼容：精靈系列核心板均按照統一的規則對管腳信號進行定義

? 提供高速IO：精靈系列核心板集成了FPGA芯片，可提供30+路高速IO

同一塊底板可以適配全部精靈系列核心板。

產品型號		WEC-S3568
處理器	SoC	RockChip RK3568
	CPU	4核心高性能ARM Cortex-A55處理器
	CPU	主頻最高達2.0GHz
	NPU	高達1 TOPS @Int 8的AI算力
	NPU	支持int4/int 8/int 16/FP16混合運算，支持TensorFlow / TF-Lite / ONNX / PyTorch / Keras / Darknet/Caffe 等主流架構模型
	GPU	ARM Mali-G52 2EE
	GPU	支持OpenGL ES 1.1/2.0/3.2，OpenCL 2.0，Vulkan 1.1；內嵌高性能2D加速硬件
	VPU	支持H.265/H.264視頻編碼，高達1080P @60fps
		支持H.265/H.264/VP9視頻解碼，最高4K @60fps
		支持 48M ISP，支持 HDR
內存	類型	LPDDR4
	容量	2/4/8GB
	集成方式	板貼
存儲	eMMC	eMMC 5.1，8/16/32/64/128/256GB
	SATA	1路SATA 3.0
	SD卡	1路SDIO
顯示	HDMI	1路，支持4096×2304 @60Hz，1920×1080 @120Hz
	LVDS	1路，支持1920×1080 @60Hz
	eDP	1路，支持2560x1600 @60Hz
	MIPI_DSI	1路，支持1920×1080@60Hz
網絡	以太網	2路千兆以太網，AR8035，10/100/1000 Mbps自適應
I/O	USB	1路USB 3.0，4路USB 2.0（包括1路OTG）
	UART	6路，包括1路Debug串口
	CAN	2路
	GPIO	29路
	高速IO （80 Pin）	33路，由集成的FPGA芯片提供
	PCIe	1路PCIE2.0 ×1，2路PCIe 3.0 ×1
	I2C	1路
	I2S	1路
	SPI	1路
操作系統	OS	Linux、Ubuntu，鴻蒙等國產操作系統
電源	類型	DC
電源	輸入電壓	12-24V
環境	工作溫度	-10～70℃，可選工業級：-40～85℃
	存儲溫度	-40～85℃
	工作濕度	10- 90% @ 40℃，無凝結
	存儲濕度	0- 95% @ 60℃，無凝結
幾何尺寸	外形尺寸	82mm×58mm
