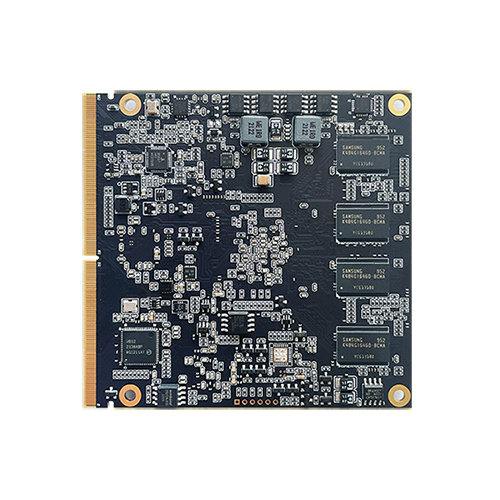

WEC-SBTR

? 屬于“精靈”系列核心板，具有超強兼容性，與精靈系列其它核心板相互兼容

? Intel 賽揚J1900處理器，主頻高達2.0GHZ

? 最高支持8GB內存

? 2路千兆網口，10/100/1000Mbps自適應

? 1路USB 3.0，4路USB 2.0

? 6路COM、2路CAN

? 33路高速IO，由集成的FPGA芯片提供；16路GPIO

? 4路PCIe 3.0 ×1

產品介紹產品規格外形尺寸技術規格書

本產品屬于杭州研智科技有限公司“精靈”系列核心板，具有超強兼容性，與精靈系列其它核心板相互兼容。

采用Intel 賽揚J1900處理器，主頻高達2.0GHz，最高支持8GB內存，支持2路千兆網口，10/100/1000Mbps自適應；1路USB 3.0，4路USB 2.0；支持6路COM、2路CAN；集成FPGA芯片，可提供33路高速IO；16路GPIO、4路PCIe 3.0 ×1。

▇ 精靈系列核心板產品特點：

? 跨平臺兼容：精靈系列核心板兼容x86、ARM架構多個處理器平臺

? 接口兼容：精靈系列核心板均采用MXM接口

? 信號兼容：精靈系列核心板均按照統一的規則對管腳信號進行定義

? 提供高速IO：精靈系列核心板集成了FPGA芯片，可提供30+路高速IO

同一塊底板可以適配全部精靈系列核心板。

產品型號		WEC-SJ1900	WEC-SJ1800	WEC-SE3845
中央處理器	CPU	Intel 賽揚 J1900	Intel 賽揚 J1800	Intel 凌動 E3845
	睿頻	2.42GHz	2.58 GHz	1.91 GHz
	核心/線程	4/4	2/2	4/4
	緩存	2 MB	1MB	2 MB
	熱設計功耗	10W	10W	10W
	BIOS	AMI UEFI BIOS
內存	類型	DDR3L 1333 MHz
	最大容量	8GB
	通道/ 插槽	雙通道/ 板貼
	ECC	不支持
存儲	eMMC	8/16/32GB
圖形	控制器	Intel HD Graphics for Intel Atom Processor Z3700 Series
	最大頻率	792 MHz	854 MHz	792 MHz
顯示	DP	1 路，最大分辨率 1920×1200 @ 60Hz
	HDMI	1 路，最大分辨率 1920×1200 @ 60Hz
	多屏顯示	支持雙屏異顯
以太網	數量	2路
	網速	10/100/1000 Mbps自適應
	控制器	I211/I211
I/O接口	USB	1路USB 3.0，3路USB2.0
	COM	6路
	SMBus	1路
	CAN	2路
	GPIO	16路
	高速IO	33路，由集成的FPGA芯片提供
	PCIe	4 PCIe 3.0 x1
	SATA	1路
	音頻	1 路Intel HD音頻接口
	SPI	1路
	TPM	TPM2.0
	Watchdog	BIOS Support
	Smart Fan	System FAN（Option support）
操作系統	OS	windows7、windows10、Linux
電源	輸入電壓	DC，9-12V；RTC 電池: 2.0V ~ 3.3V
環境	工作溫度	0 ~ 60 °C
	存儲溫度	-40 ~ 85 °C
	工作濕度	10- 90% @ 40℃，無凝結
	存儲濕度	0- 95% @ 60℃，無凝結
機械性能	外形尺寸	82mm*85mm
